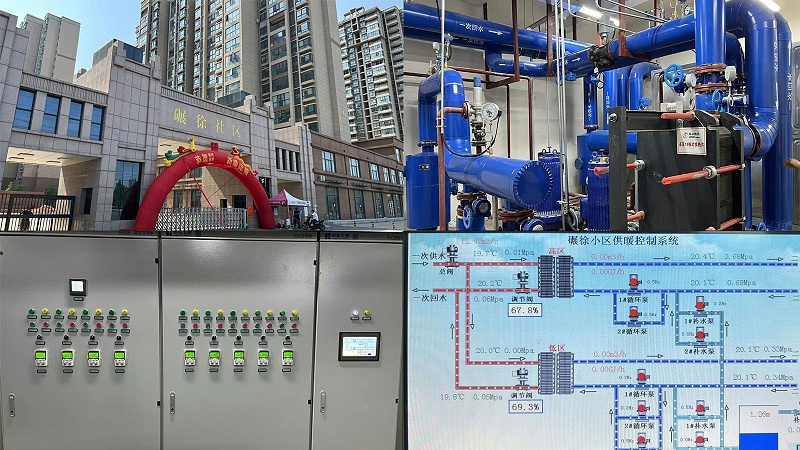

壇山熱力是滎陽市一家獲特許經營許可，集熱能生產、集中供熱、建設、安裝為一體的集中供熱民營企業。碾徐社區位于滎陽市中原西路與棋源路交叉口，該小區的換熱站自控系統由河南華東工控技術有限公司承接。

根據需求用量，華東工控為小區換熱站配置了變頻柜（總電源、高區變頻柜和低區變頻柜）和PLC柜各一臺。變頻器選用ABB品牌，具有可靠性高，拓展性強，使用壽命長等優點。

（1）換熱站自動控制系統現場控制器
現場控制器PLC采用模塊化結構，包括：電源模塊，CPU，通訊接口模塊，輸入、輸出模塊，I/O點數滿足設計需求并有預留量。如監控中心已有軟件，控制器可與已有監控中心軟件兼容，實現無縫對接。控制器數據通訊方式、通訊程序、數據存儲、數據傳輸、數據點表結構方式、人機界面均需與已有換熱站控制風格保持一致；控制器可同時支持有線和無線通訊方式。
（2）換熱站自動控制系統控制策略
工作人員通過操作觸摸屏和按鈕，能在站內實現對整個工藝系統的監視、控制等功能。控制系統可以完成各種信號的處理、輸出指令到控制設備，以滿足工藝的要求。現場檢測儀表完成各種信號的采集，包括熱量信號、供回水溫度、壓力、室外溫度等，回傳給PLC；現場執行機構及變頻器接受PLC的指令，完成相應的動作；達到調節的目的。控制系統提供自動、就地手動兩種控制方式。

河南華東工控20年專注電氣自動化領域，提供高低壓智能配電和電氣工程整包服務，更多案例可查看華東官網。
